RoHS compliant
Control panel AT3 panel
Remote control feature
CE compliant
Clean room compliant
For General environment
Air blower type
Medium Pressure type
Pulse type
1. 고효율 모터
고효율 PM 모터를 적용하여 컴팩트한 설계를 구현하였습니다.
설치 공간은 기존의 일반 3상 유도 모터 대비 약 절반 수준입니다.

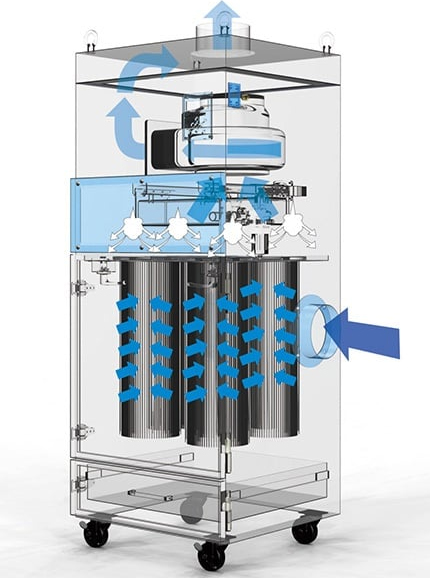

2. 먼지 제거 기능(펄스식)
펄스 에어(압축공기) 방식의 필터 자동 청소 기능으로 항상 안정적인 흡입 성능을 유지합니다.
3. 더스트 박스
서랍 개폐 시 분진 비산이 억제되는 설계로 되어 있습니다.
4. 배기포트
배기 측 포트에 호스를 연결하여 옥외 배기가 가능합니다.
5. 옵션대응
특주 사양으로 배기 측 HEPA 필터를 장착 가능합니다. Clean Class 1,000 의 환경에서도 사용할 수 있습니다.

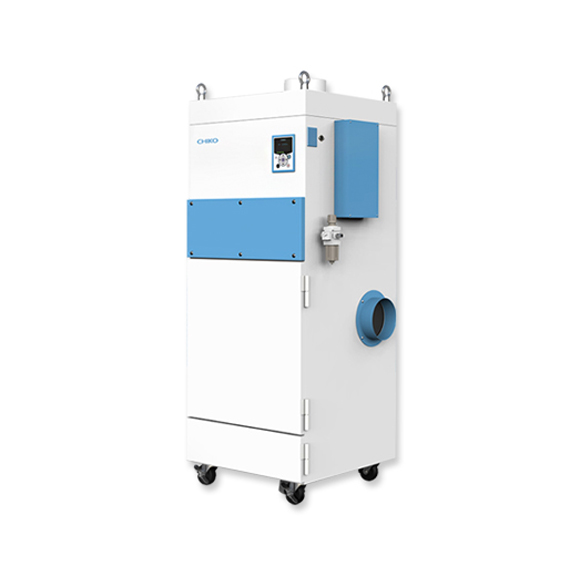

* 모델 형식 : CMP-2500AT3-A-V1

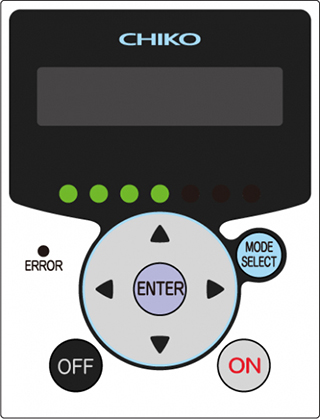

AT3 패널
집진기의 조작 및 상태 확인을 할 수 있는 패널을 탑재하고 있습니다.
리모트 케이블(별매)을 사용하여 운전ON/OFF 를 원격 조작할 수 있습니다.

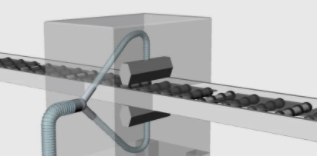

평판 제진
평판에 부착 미세 파티클을 집진

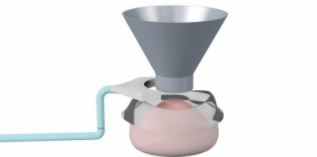

충전 공정
분체 재료 충전시의 비산 분진 대책에 사용

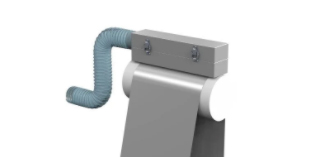

슬리터 공정
재단시에 발생하는 분진이 워크나 칼에 부착되지 않도록 집진합니다.
원격 제어 기능
리모컨 코드(별매품/모델:MT-173-8(3m)를 사용하면 주변기기와 원격으로 조작할 수 있습니다.
호스트 스위치 용량 수준(풍량) 변경
원격 제어 기능을 사용하여 능력 수준을 변경할 수 있습니다.
각 변경 사항은 기록되고 다음에 재부팅할 때 자동으로 해당 수준으로 조정됩니다.
또한 작동 신호, 필터 막힘 신호, 압력 신호 및 이상 신호를 호스트 컴퓨터에서 출력할 수 있습니다.
LAN/RS-485 (옵션사항)
AT3 패널의 모든 기능은 LAN 또는 RS-485 통신을 사용하여 작동할 수 있습니다.
| 출력 | 2800W |
|---|---|
| 전압 · 상 | 200-230V 삼상 (50/60Hz) |
| 정격 전류 | 16.0A |
| 최대 풍량 | 30.0㎥/min |
| 최대 정압 | 5.5kPa |
| 소음치 | 65-69dB |
| 흡입구 크기 | Ø150 |
| 원격 제어 기능 | O |
| 클린 클래스 | 1,000 |
| 1차 필터 용량 | 14L |
| 중량 | 135.0kg |
| 본체 크기(D x W x H) | 588 x 627 x 1459mm |
Q : 필요풍량(㎥/min)
Vc : 제어풍속(m/Sec)
X : 거리(m) * 분진 발생원으로부터 흡입구까지의 거리
A : 개구면 면적(m2) * L x W
풍량 Q : 60 x Vc x (10 x X²-A)
| 후드 | 제어풍속 | |
|---|---|---|
| 폐쇄형 후드 | 0.4 | |
| 개방형 후드 | 가벼운 먼지 | 0.5 |
| 흄 | 0.25 | |
| 무거운 먼지 | 0.75 | |
| 외부 공기 흐름의 영향을 받음 | 1 | |
| 1차 필터 | CS-175-300-63P-R |
|---|---|
| 송풍기 냉각 흡기 필터 | CHF-3517-30 |
| 배기 HEPA 필터 (-V1 사양 적용) |
HEP-5040-80 |
