RoHS compliant
Control panel AT3 panel
Remote control feature
Clean room compliant
Ultra-high Pressure type
Back wash type
AT3 패널
집진기의 조작 및 상태 확인을 할 수 있는 패널을 탑재하고 있습니다.
리모트 케이블(별매)을 사용하여 운전ON/OFF 를 원격 조작할 수 있습니다.
원격 제어 기능
리모컨 코드(별매품/모델:MT-173-8(3m)를 사용하면 주변기기와 원격으로 조작할 수 있습니다.
호스트 스위치 용량 수준(풍량) 변경
원격 제어 기능을 사용하여 능력 수준을 변경할 수 있습니다.
각 변경 사항은 기록되고 다음에 재부팅할 때 자동으로 해당 수준으로 조정됩니다.
또한 작동 신호, 필터 막힘 신호, 압력 신호 및 이상 신호를 호스트 컴퓨터에서 출력할 수 있습니다.
LAN/RS-485 (옵션사항)
AT3 패널의 모든 기능은 LAN 또는 RS-485 통신을 사용하여 작동할 수 있습니다.
교체형 플랜지(표준:Ø75)(옵션)
흡입구 플랜지의 크기는 쉽게 변경할 수 있으며, 본체 구입 후에도 변경이 가능합니다.(옵션)
사이즈 변경 가능(별매)
Ø65: FRJ-D-65-35-108형
Ø50: FRJ-D-50-35-108형
Ø38: FRJ-D-38-35-108형
| 출력 | 1200W |
|---|---|
| 전압 · 상 | 200-230V 단상 (50/60Hz) |
| 정격 전류 | 11.0A |
| 최대 풍량 | 4.5㎥/min |
| 최대 정압 | 12.5kPa |
| 소음치 | 56-71dB |
| 흡입구 크기 | Ø75 (별매 Ø65, Ø50, Ø38) |
| 원격 제어 기능 | O |
| 클린 클래스 | 1,000 |
| 전원코드 | 5m |
| 1차 필터 용량 | 8.8L |
| 중량 | 45.0kg |

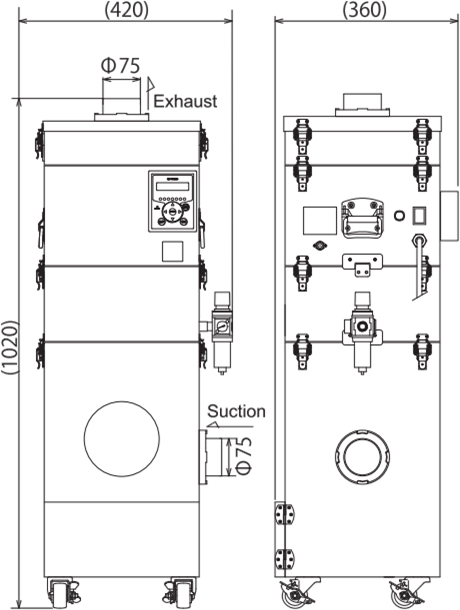

| 본체 크기(D x W x H) | 420 x 360 x 1020mm |
Q : 필요풍량(㎥/min)
Vc : 제어풍속(m/Sec)
X : 거리(m) * 분진 발생원으로부터 흡입구까지의 거리
A : 개구면 면적(m2) * L x W
풍량 Q : 60 x Vc x (10 x X²-A)
| 후드 | 제어풍속 | |
|---|---|---|
| 폐쇄형 후드 | 0.4 | |
| 개방형 후드 | 가벼운 먼지 | 0.5 |
| 흄 | 0.25 | |
| 무거운 먼지 | 0.75 | |
| 외부 공기 흐름의 영향을 받음 | 1 | |
| 1차 필터 | CS-200-300-75P-E |
|---|---|
| 2차 필터 | CHF-2525-50 |
| 배기 HEPA 필터 | HEP-3030-69 |
| 모터 냉각용 배기 HEPA 필터 | HEP-1293-34 |
| 모터 냉각용 흡기필터 | AE-100(113x47) |
