Remote control
feature
Ethernet control
feature
Clean room
compliant
Odor Removal
PTFE-Coated
Filter
Pulse Type
Detachable
Filter Room
Control panel
AT3 panel
원격 케이블
별매 리모트 케이블을 사용하여 집진기와 장비를 연결하면,
장비 측에서 ON/OFF 및 성능(능력) 레벨 변경을 제어할 수 있습니다.
LAN/RS-485 (옵션사항)
패널의 모든 기능은 LAN 또는 RS-485 통신을 사용하여 작동할 수 있습니다.

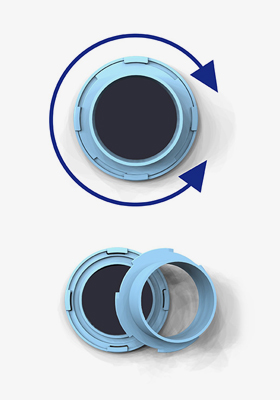

교체형 플랜지(표준:Ø100)(옵션)
흡입구 플랜지의 크기는 쉽게 변경할 수 있으며, 본체 구입 후에도 변경이 가능합니다.(옵션)
사이즈 변경 가능(별매)
Ø75: FRJ-D-75-37-139
Ø65: FRJ-D-65-37-139
Ø50: FRJ-D-50-37-139
Ø38: FRJ-D-38-37-139
PNP 변환 어댑터 P-RPN-3
CHIKO AIRTEC 제품은 기본적으로 NPN 제어 방식을 사용합니다.
PNP 제어가 필요한 경우, 본 어댑터를 통해 신호 변환이 가능합니다.
| 출력 | 모터 출력 1200W |
|---|---|
| 전압 · 상 | 200V 단상 (50/60Hz) |
| 정격 전류 | 11.5A |
| 최대 풍량 | 5.2㎥/min |
| 최대 정압 | 13.5kPa |
| 소음치 | 54-65dB |
| 흡입구 크기 | Ø100 (별매 Ø65, Ø50, Ø38) |
| 원격 제어 기능 | O |
| 전원코드 | 3m |
| 집진 가능량 | 5.2L |
| 중량 | 130.0kg |

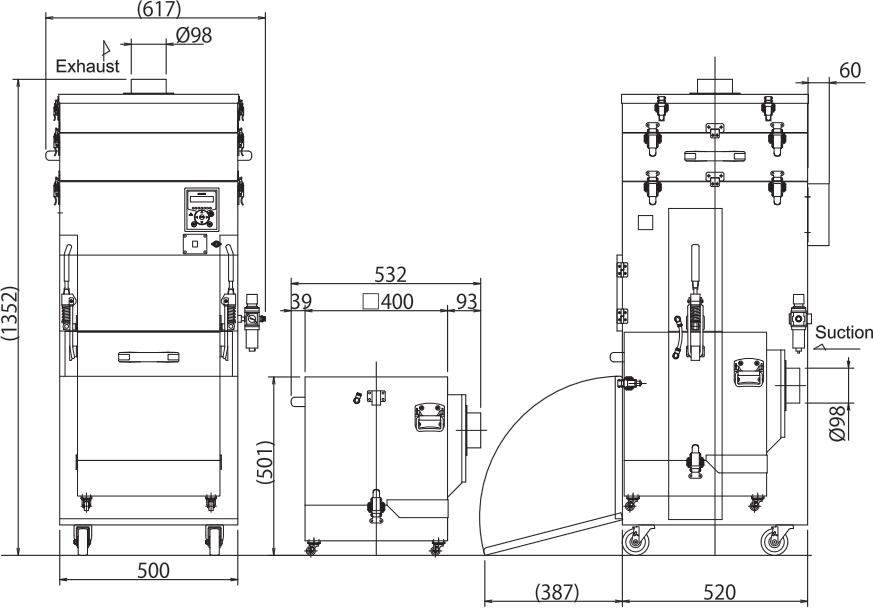

| 본체 크기(D x W x H) | 614 x 617 x 1352mm |
Q : 필요풍량(㎥/min)
Vc : 제어풍속(m/Sec)
X : 거리(m) * 분진 발생원으로부터 흡입구까지의 거리
A : 개구면 면적(m2) * L x W
풍량 Q : 60 x Vc x (10 x X²+A)
| 후드 | 제어풍속 | |
|---|---|---|
| 폐쇄형 후드 | 0.4 | |
| 개방형 후드 | 가벼운 먼지 | 0.5 |
| 흄 | 0.25 | |
| 무거운 먼지 | 0.75 | |
| 외부 공기 흐름의 영향을 받음 | 1 | |
| 1차 필터 | CS-145-300-75P-R |
|---|---|
| 2차 필터 | CHF-3030-20 |
| 송풍기 냉각용 배기 필터 | CHF-3517-30 |
| 송풍기 냉각용 흡기 필터 | PS/150N (215x115) |
| 배기 HEPA 필터 | HEP-3535-69 |
| 제올라이트 | ZEO-2500(2.5kg) |
| 활성탄 | YAC-10000(10kg) |
| 고성능 필터 | CHF-4040-30 |
| 필레돈 필터 | PS/150N (520×500) |
