RoHS compliant
High pressure type
Remote control feature
Clean room compliant
Clean Application

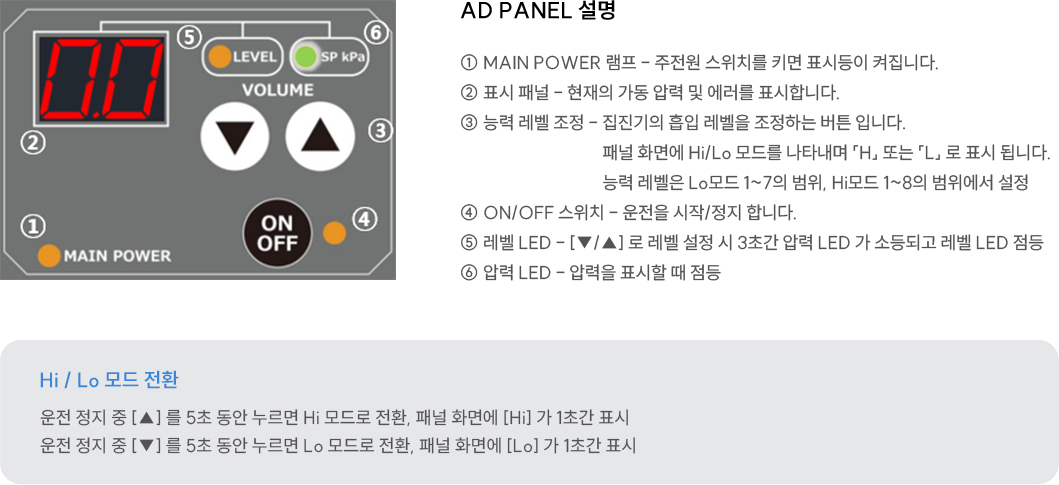

Control panel AD panel
1. 1차 필터백
필터백은 5겹 구조의 PP 부직포로 만들어졌습니다. 각 층의 공기 투과도가 다르고 차단이 쉽지 않으며, 45μ 먼지를 95% 이상 포집할 수 있습니다.
또한, 5층 구조로 전체적인 강도가 향상 되었으며, 종이 필터백에 비해 쉽게 손상되지 않습니다.
2. 2차 고성능 필터&배기 필터
1차 필터에서 걸러지지 못한 입자를 모두 잡아내기 위해서는 2차 필터와 배기필터 모두 동일한 필터를 사용합니다.
또한, 모터 팬 자체에서 발생되는 미세 입자를 포집하도록 설계 되었습니다.
0.3um 입자 99.97% 이상 여과 가능한 필터로 1000등급의 클린룸에서 사용 가능합니다.
| 출력 | 100W |
|---|---|
| 전압 · 상 | DC24V (200-230V 대응 가능) |
| 정격 전류 | 5.8A |
| 최대 풍량 | 0.8㎥/min |
| 최대 정압 | 8.5kPa |
| 소음치 | 56-68dB |
| 흡입구 크기 | Ø38 |
| 원격 제어 기능 | O |
| 집진 가능량 | 0.5L |
| 중량 | 2.4kg |

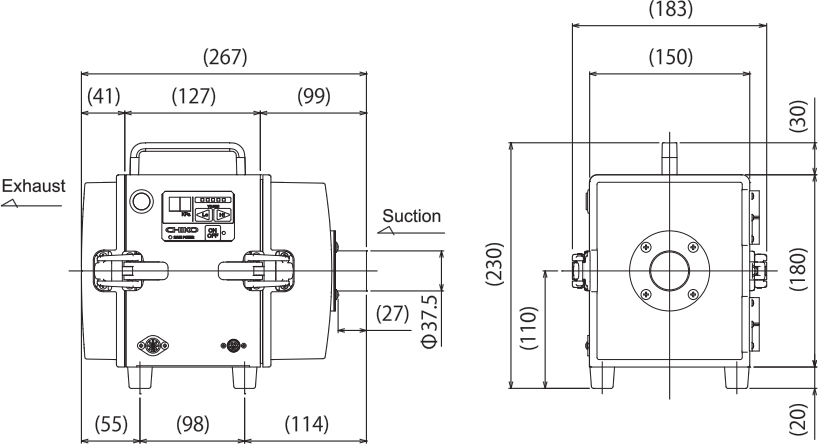

| 본체 크기(D x W x H) | 267 x 183 x 230 |
Q : 필요풍량(㎥/min)
Vc : 제어풍속(m/Sec)
X : 거리(m) * 분진 발생원으로부터 흡입구까지의 거리
A : 개구면 면적(m2) * L x W
풍량 Q : 60 x Vc x (10 x X²-A)
| 후드 | 제어풍속 | |
|---|---|---|
| 폐쇄형 후드 | 0.4 | |
| 개방형 후드 | 가벼운 먼지 | 0.5 |
| 흄 | 0.25 | |
| 무거운 먼지 | 0.75 | |
| 외부 공기 흐름의 영향을 받음 | 1 | |
| 1차 필터 | FB-15 |
|---|---|
| 2차 필터 | HEP-1714-30 |
| 배기 필터 | HEP-1714-30 |
