Remote control
feature
Clean room
compliant
CE compliant
Control panel
AD panel
24시간 연속운전 가능 / 소형화, 고성능

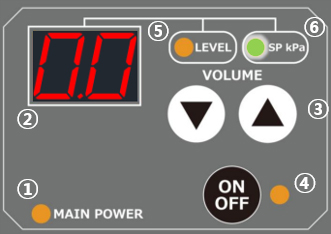

AD PANEL 설명
① MAIN POWER 램프 - 주전원 스위치를 키면 표시등이 켜집니다.
② 표시 패널 - 현재의 가동 압력 및 에러를 표시합니다.
③ 능력 레벨 조정 - 집진기의 흡입 레벨을 조정하는 버튼 입니다.
④ ON/OFF 스위치 - 운전을 시작/정지 합니다.
⑤ 레벨 LED - [▼/▲] 로 레벨 설정 시 3초간 압력 LED 가 소등되고 레벨 LED 점등
⑥ 압력 LED - 압력을 표시할 때 점등
1. 1차 필터백
필터백은 5겹 구조의 PP 부직포로 만들어졌습니다. 각 층의 공기 투과도가 다르고 차단이 쉽지 않으며, 45μ 먼지를 95% 이상 포집할 수 있습니다.
또한, 5층 구조로 전체적인 강도가 향상 되었으며, 종이 필터백에 비해 쉽게 손상되지 않습니다.
2. 2차 고성능 필터
PP 부직포로 제작된 주름필터로 제작되었습니다. 필터 외관의 재질은 ABS 수지 입니다. 집진 효율이 높고 0.3μ 먼지는 99% 이상 포집할 수 있습니다.
3. 배기필터
1차, 2차 필터에서 걸러지지 못한 입자를 모두 잡아내기 위해서는 2차 필터와 동일한 필터를 사용합니다.
또한, 모터 팬 자체에서 발생되는 미세 입자를 포집하도록 설계 되었습니다.
0.3um 입자의 집진율은 99% 이상에 도달할 수 있으며, 100,000~10,000 등급의 클린룸에서 사용할 수 있습니다.
원격 케이블
별매 리모트 케이블을 사용하여 집진기와 장비를 연결하면,
장비 측에서 ON/OFF 및 성능(능력) 레벨 변경을 제어할 수 있습니다.
교체형 플랜지(표준:Ø65)(옵션)
흡입구 플랜지의 크기는 쉽게 변경할 수 있으며, 본체 구입 후에도 변경이 가능합니다.(옵션)
사이즈 변경 가능(별매)
Ø50: FRJ-D-50-35-92
Ø38: FRJ-D-38-35-92
PNP 변환 어댑터 P-RPN-3
CHIKO AIRTEC 제품은 기본적으로 NPN 제어 방식을 사용합니다.
PNP 제어가 필요한 경우, 본 어댑터를 통해 신호 변환이 가능합니다.
| 출력 | 소비 전력 480W |
|---|---|
| 전압 · 상 | 200-230V 단상 (50/60Hz) |
| CE 대응 | ○ |
| 정격 전류 | 3.9A |
| 최대 풍량 | 2.3㎥/분 |
| 최대 정압 | 9.2kPa |
| 소음치 | 55-65dB ※1 |
| 흡입구 크기 | Ø65(별매 Ø50, Ø38) |
| 패널 | AD |
| 전원코드 | 3m |
| 원격 제어 기능 | O ※2 |
| 클린 클래스 | 100,000-10,000 |
| 1차 필터 용량 | 2.5L |
| 중량 | 10.0kg |
| 본체 크기(D x W x H) | 340 x 290 x 276mm |
※1 흡입구에 호스를 연결한 후 본체로부터 1m 떨어진 곳에서 A-가중 데시벨(dBA) 값을 측정합니다.
※2 리모컨 케이블은 별도로 구매하셔야 합니다.
Q : 필요풍량(㎥/min)
Vc : 제어풍속(m/Sec)
X : 거리(m) * 분진 발생원으로부터 흡입구까지의 거리
A : 개구면 면적(m2) * L x W
풍량 Q : 60 x Vc x (10 x X²+A)
| 후드 | 제어풍속 | |
|---|---|---|
| 폐쇄형 후드 | 0.4 | |
| 개방형 후드 | 가벼운 먼지 | 0.5 |
| 흄 | 0.25 | |
| 무거운 먼지 | 0.75 | |
| 외부 공기 흐름의 영향을 받음 | 1 | |
| 1차 필터백 | FB-25 |
|---|---|
| 2차 고성능 필터 | CHF-2525-50 |
| 배기 필터 | CHF-2525-50 |
