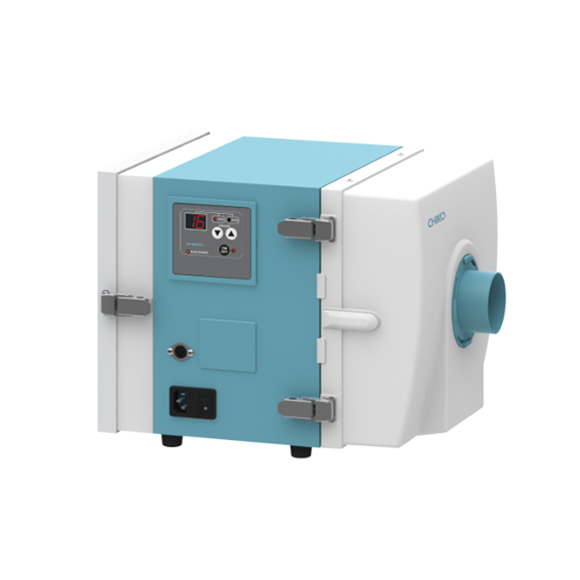

CKU-080AD
풍량 소형 CKU 시리즈

CKU-080AD

    • 풍량형 집진기는 큰 풍량을 이용하여 환풍기처럼 공기 중에 떠다니는 미세먼지를 흡착합니다.
    • 클린룸에서 사용 가능
    • 클린룸 클래스 100,000~10,000 에 해당
제품문의제품문의 카탈로그카탈로그
  • RoHS compliant

    RoHS compliant

  • Remote control feature

    Remote control feature

  • CE compliant

    CE compliant

  • Clean room compliant

    Clean room compliant

  • Airflow type

    Airflow type

  • Clean Application

    Clean Application

  • Control panel AD panel

    Control panel AD panel

제품특징 부속품 외형도 제품사양

제품특징

입자의 구조와 특성을 포착

  • 24시간 연속운전 가능 / 소형화, 고성능

    • 「소형화, 고성능 」 이라는 회사 설계 컨셉을 반영하기 위해 모터 팬과 제어 시스템을 새롭게 개발했습니다.
    • 타 메이커의 유사한 제품과 비교하여 볼륨이 50% 감소되어 장비 소형화에 대한 높은 시장 요구를 충족합니다.
    • 50Hz/60Hz 에 관계없이 동일한 성능을 제공할 수 있습니다.
시각화 실현
시각화 실현

  • 1. 1차 필터백

    필터백은 5겹 구조의 PP 부직포로 만들어졌습니다. 각 층의 공기 투과도가 다르고 차단이 쉽지 않으며, 45μ 먼지를 95% 이상 포집할 수 있습니다.
    또한, 5층 구조로 전체적인 강도가 향상 되었으며, 종이 필터백에 비해 쉽게 손상되지 않습니다.

  • 2. 2차 고성능 필터

    PP 부직포로 제작된 주름필터로 제작되었습니다. 필터 외관의 재질은 ABS 수지 입니다. 집진 효율이 높고 0.3μ 먼지는 99% 이상 포집할 수 있습니다.

  • 3. 배기필터

    1차, 2차 필터에서 걸러지지 못한 입자를 모두 잡아내기 위해서는 2차 필터와 동일한 필터를 사용합니다.
    또한, 모터 팬 자체에서 발생되는 미세 입자를 포집하도록 설계 되었습니다.
    0.3um 입자의 집진율은 99% 이상에 도달할 수 있으며, 100,000~10,000 등급의 클린룸에서 사용할 수 있습니다.
    배기단에 HEPA 필터를 설치하면(0.3um 입자 99.97% 이상 여과) 1000등급의 클린룸에서 사용 가능합니다.

    ※ 공장 출고 시 검사를 거쳤으며, 모델명 뒤에 V1을 붙인 경우 배기필터는 HEPA 필터 사양입니다.
    표준장비 제품을 구매하시면 V1사양으로 간단히 교체가 가능합니다.
    * HEPA 필터의 크기가 다양하므로 배기 커버를 교체해야 합니다.

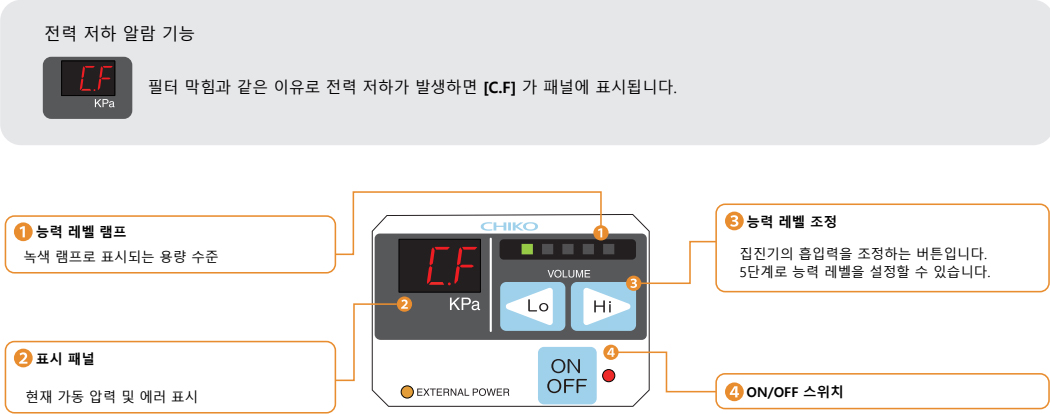

AD 패널 디스플레이 / 작동방법
AD 패널 디스플레이 / 작동방법

부속품

  • 원격 제어 기능

    원격 제어 기능

    리모컨 코드(별매품/모델:MT-173-8(3m)를 사용하면 주변기기와 원격으로 조작할 수 있습니다.
    호스트 스위치 용량 수준(풍량) 변경
    원격 제어 기능을 사용하여 능력 수준을 변경할 수 있습니다.
    각 변경 사항은 기록되고 다음에 재부팅할 때 자동으로 해당 수준으로 조정됩니다.
    또한 작동 신호, 필터 막힘 신호, 압력 신호 및 이상 신호를 호스트 컴퓨터에서 출력할 수 있습니다.

  • 교체형 플랜지

    교체형 플랜지(표준:Ø65)(옵션)

    • 쉬운 교체
    • 사이즈 변경 가능

    흡입구 플랜지의 크기는 쉽게 변경할 수 있으며, 본체 구입 후에도 변경이 가능합니다.(옵션)

    사이즈 변경 가능(별매)
    Ø50: FRJ-D-50-35-92형
    Ø38: FRJ-D-38-35-92형

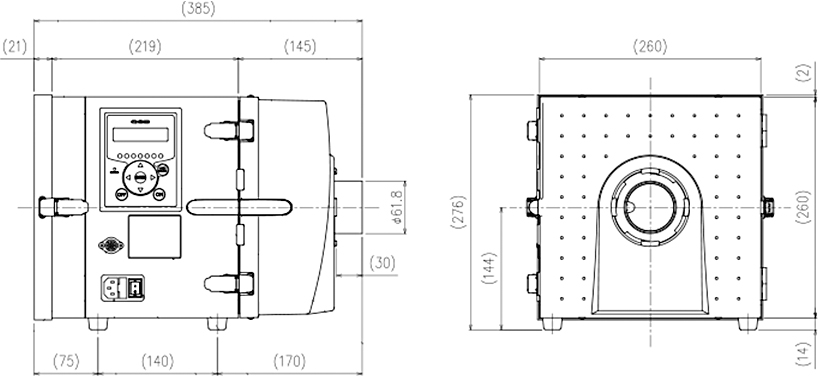

외형도

외형도

제품사양

출력 300W
전압 · 상 200-230V 단상 (50/60Hz)
CE 대응 ○
정격 전류 Lo 모드: 2.4A Hi 모드: 4.3A
최대 풍량 Lo 모드: 3.0㎥/min Hi 모드: 3.7㎥/min
최대 정압 Lo 모드 : 2.5kPa Hi 모드 : 4.2kPa
소음치 Lo 모드 : 42-57dB Hi 모드 : 57-62dB ※1
흡입구 크기 Ø100(별매 Ø75, Ø65)
패널 AT3
전원코드 3m
원격 제어 기능 O ※2
클린 클래스 100,000-10,000(HEPA 옵션인 경우 1,000)
1차 필터 용량 2.5L
중량 11.0kg
본체 크기(D x W x H) 385 x 290 x 276mm

※ 옵션대응 모델 CKU-080AD (-V1)(-T/-CE)
※1 흡입구에 호스를 연결한 후 본체로부터 1m 떨어진 곳에서 A-가중 데시벨(dBA) 값을 측정합니다.
※2 리모컨 케이블은 별도로 구매하셔야 합니다.

풍량 계산식

Q : 필요풍량(㎥/min)
Vc : 제어풍속(m/Sec)
X : 거리(m) * 분진 발생원으로부터 흡입구까지의 거리
A : 개구면 면적(m2) * L x W
풍량 Q : 60 x Vc x (10 x X²-A)

후드 제어풍속
폐쇄형 후드 0.4
개방형 후드 가벼운 먼지 0.5
흄 0.25
무거운 먼지 0.75
외부 공기 흐름의 영향을 받음 1
필터 모델
1차 필터백 FB-25
2차 고성능 필터 CHF-2525-50
배기 필터 CHF-2525-50
HEPA 필터(V1 모델) HEP-2525-50
