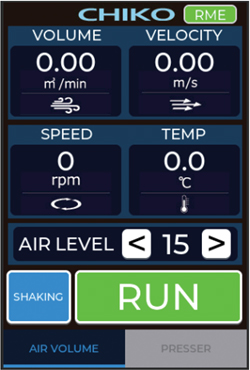

풍속ㆍ풍량을 한눈에 감시
1. 풍속∙풍량이 실시간으로 보인다
흡입능력을 수치로 확인할 수 있습니다.
노즐∙사이클론 등의 추정 풍량 범위 안에서 한눈에 확인할 수 있습니다.
2. 레벨을 15단계로 설정 가능
능력을 세분화하여 최적의 풍속∙풍량 관리가 가능합니다.
3. 흡입능력 저하(=막힘)를 알려줌
흡입능력이 필요한 풍량을 밑돌면 통지합니다.
풍량 저하율(1~99%)로 필요 풍량을 설정할 수 있습니다.
4. 덕트 직경에 따른 배관 내부 풍속 표시
현장에서 사용하는 덕트 직경을 입력하면, 덕트 직경을 반영한 풍속이 표시됩니다.
기준값 체크도 가능합니다.

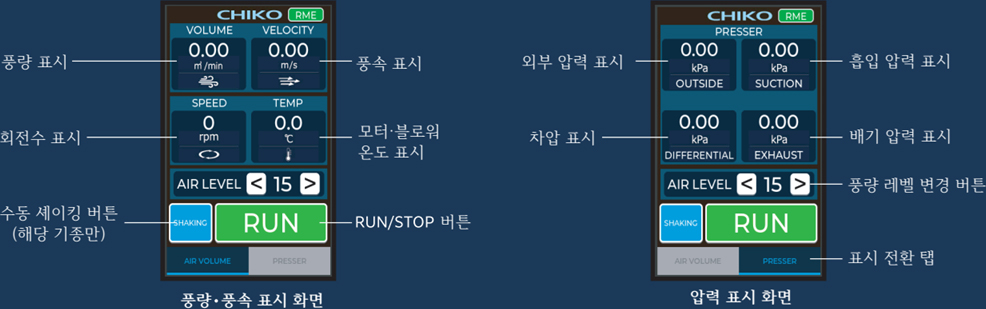

5. 손실의 시각화
압력 표시로 덜맞는 레이아웃이나 배관 저항(압력)의 영향을 시각화합니다.
레이아웃에 따른 풍량 저하의 원인 파악이 가능합니다.
6. 출하 검사 시 1대마다 능력 오차 보정
기기 1대씩, 기준치에 대한 오차를 보정한 뒤 출하 검사를 실시하고 있습니다.
간단한 초기 풍량 등록

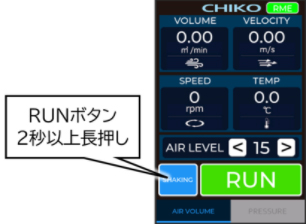

1. 조작 패널의 [RUN]을 길게 누르고 패널에서 손을 떼면 장치의 작동을 시작합니다.

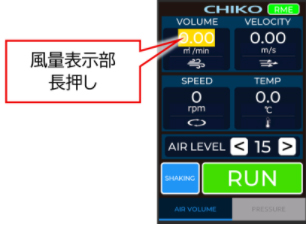

2. 조작 패널의 [풍량 표시부]를 길게 눌러 초기 풍량을 등록합니다.
초기 풍량 미등록 시에는 표시부가 황색지로 표시됩니다.
3. 초기 풍량이 등록되면 표시부가 검은색으로 바뀝니다.
초기 풍량 삭제 ∙ ∙ ∙ 집진기의 장소 이동시, 필터 교환시, 배관 변경시

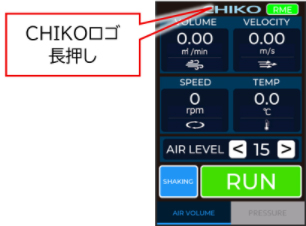

1. 조작 패널의 [CHIKO 마크]를 길게 눌러 [SETTING 1] 화면으로 이행합니다.

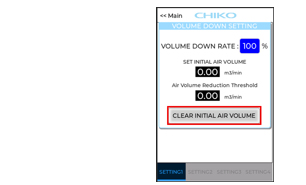

2. 풍량 부족 임계값 설정 [SETTING 1] 화면 하단의 [CLEAR INITIAL AIR VOLUME]
버튼을 눌러 등록한 초기 풍량을 삭제합니다.
보다 정확한 풍속 ∙ 풍량 표시를 위한 배관 직경 등록

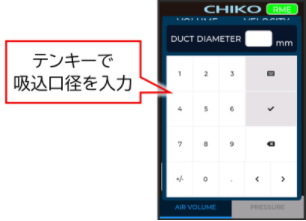

1. 조작 패널의 [풍속 표시부]를 길게 눌러 배관 직경 입력 화면을 엽니다.
2. 집진기 흡입구의 지름(플랜지 지름)을 mm단위로 입력하여 저장합니다.
저장 후 즉시 반영됩니다.
초기값은 「0」 (미설정) 입니다. 「0」 인 채로는 풍속은 표시 ∙ 갱신되지 않습니다.
임의의 풍량 저하율(1~99%)로 막힘 통지
풍량 부족 임계값 설정 모드에서는 풍량 부족 경고(CAUTION 04)를 표시하는
타이밍을 임의로 변결할 수 있습니다.
1. 조작 패널의 [CHIKO 마크]를 길게 눌러 [SETTING 1] 화면으로 이동합니다.
2. 화면이 표시됩니다.
3. [VOLUME DOWN RATE] 옆의 수치부를 누르면 설정창이 표시되므로
임의의 값을 입력하여 설정합니다.
예를 들어, 초기 풍량의 70%가 되었을 때 경고를 내고 싶은 경우는 「30%」로 설정합니다.
초기 풍량 등록하고 있을 때는 ❸ 에 수치가 들어가 있어 ❷ 의 값에 의해 계산된 값이
❹ 에 풍량 부족 판정 임계치로서 표시됩니다.
※ 초기 풍량 등록되어 있지 않는 경우, 설정을 「0％」로 하고 있는 경우는,
풍량 저하 판정을 실시하지 않습니다.
4. [Main] 버튼 ❶ 을 눌러 초기 화면으로 돌아갑니다.
| 변경 전 | 변경 후 |
|---|---|
| CBA-080AT3-HI(-V1) (-T) (-CE) | CBA-080TP1(-V1) (-T) (-CE) |
| CBA-500AT3-HI(-V1) (-T) (-CE) | CBA-500TP1(-V1)(-T)(-CE) |
| CBA-1200AT3-HI-V1(-CE) | CBA-1200TP1(-CE) |
| CBA-750AT3-HC-DSA-V1(-T)(-CE) | CBA-750TP1-DSA(-T)(-CE) |
| CBA-1000AT3-HC-DSA-V1(-T)(-CE) | CBA-1000TP1-DSA(-T)(-CE) |
| CKU-240AT3-HC(-V1)(-T)(-CE) | CKU-240TP1(-V1)(-T)(-CE) |
| CKU-450AT3-HC(-V1)(-T)(-CE) | CKU-450TP1(-V1)(-T)(-CE) |
| CKU-750AT3-HC(-V1)(-CE) | CKU-750TP1(-V1)(-CE) |
